螺母

欢迎拨打咨询热线进行询价或索要选型图册!

咨询热线:0769-22869002


产品属性:高速主轴电机 / 风冷高速电机 / 螺母
过滤条件
0有备选型号
显示备选
机座尺寸
3500
3140
4147
5360
清空选项
转速
9000rpm
12000rpm
18000rpm
24000rpm
清空选项
功率
0.25kw
0.37kw
0.55kw
0.75kw
1.10kw
1.50kw
1.80kw
2.20kw
3.00kw
3.70kw
4.50kw
5.50kw
6.00kw
7.50kw
8.00kw
清空选项
轴端形式
长轴螺母:slf
短轴螺母:sf
清空选项
电压
220v
380v
清空选项
型号加入过滤条件后显示相应的商品型号
下载产品目录
产品介绍
型号参数


选型参数表

SM - 3542 12 / 0.75 - TMP

         ①              ②              ③             ④                ⑤


电机类型 ES(自动换刀主轴)、SM(手动换刀主轴)、HM(精密高速电机)
机座代号(中心高)
2430、3500、3140、3542、4147、4653、6753、7853、
4955、5160、5360、6068、7180、8590、80、929
电机转速 12*100
电机功率
轴端形式
TMP(筒夹螺母)
TS(锥度轴)
SC(短轴螺丝)
SL(长轴)
SF(短轴螺母)
SCF(法兰夹盘)
SLF(长轴螺母)





产品概述

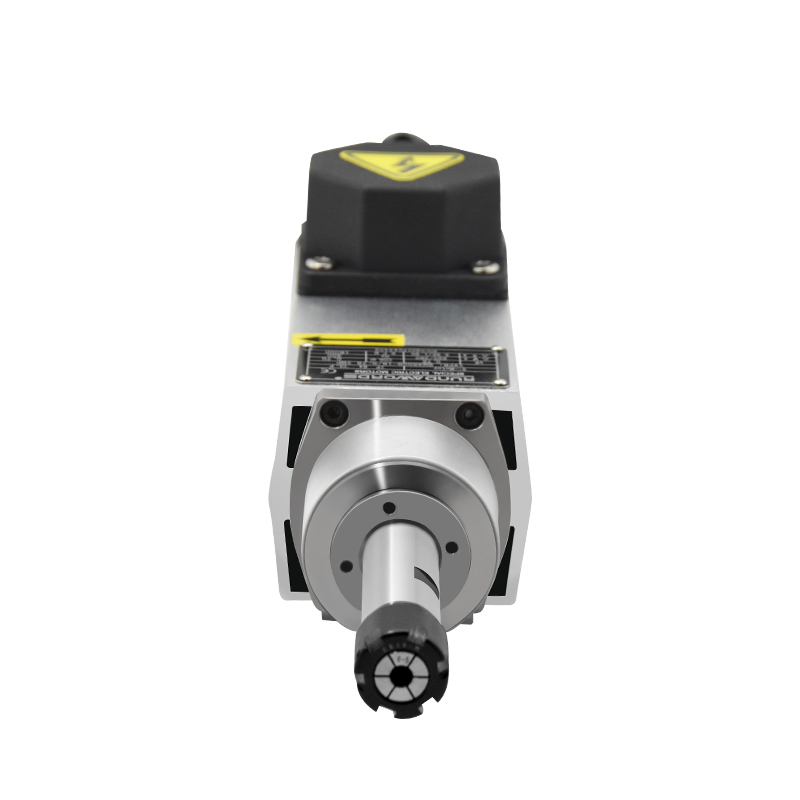

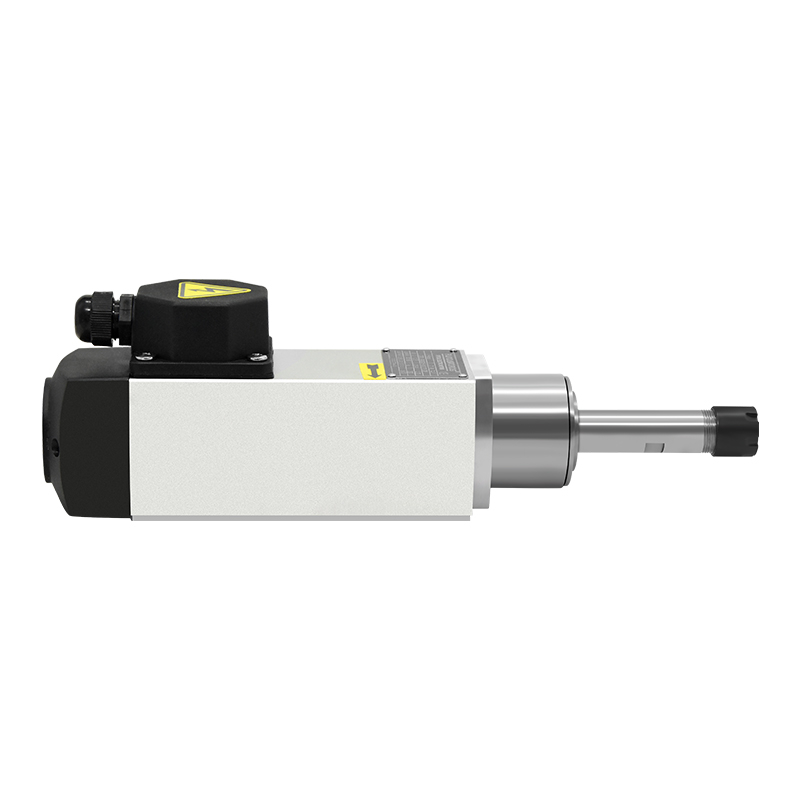

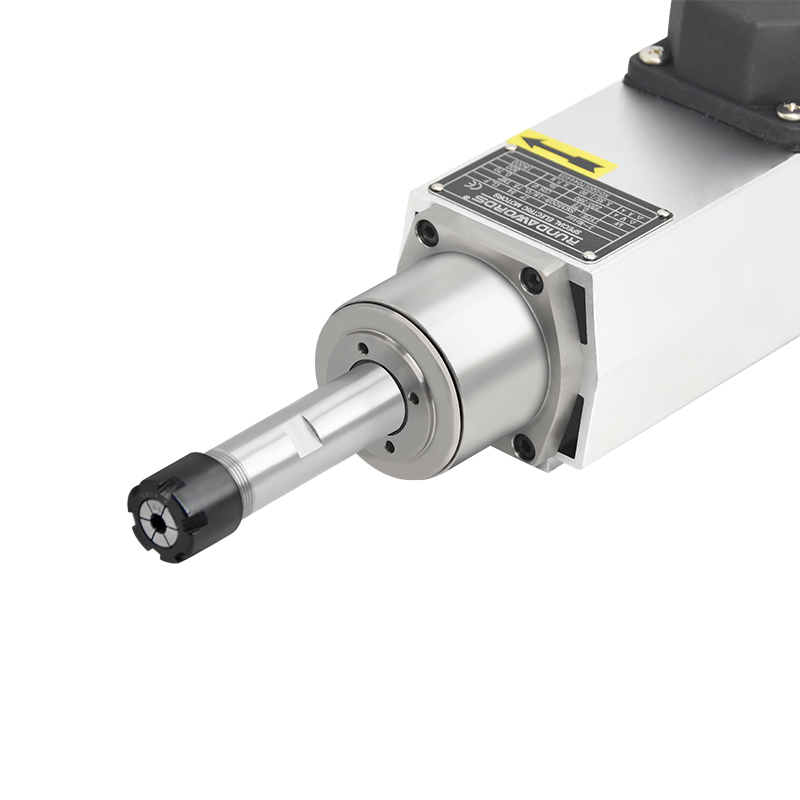

       本产品是一款高速铣削电主轴,最高转速24000rpm,额定功率0.18kW-18.0KW;主要应用于雕铣机及加工中心,专门针对各类金属、非金属高精度铣削加工而精心设计,具有低速大扭矩和高速高表面加工质量的特性,其低速大扭矩为业内120系列主轴表现最优,较适合金属(钢、铝及其合金、铜等材料)、非金属(亚克力、玻璃等材料)的开粗及高表面质量加工。





产品特点


1、双重动平衡:针对转子及主轴整机进行高精度双重动平衡处理,前端轴高精度低跳动,轴伸径向跳动30-50um,轴端摆动3-5um;

2、可根据客制化需求定制,满足客户的非标性定制需求;

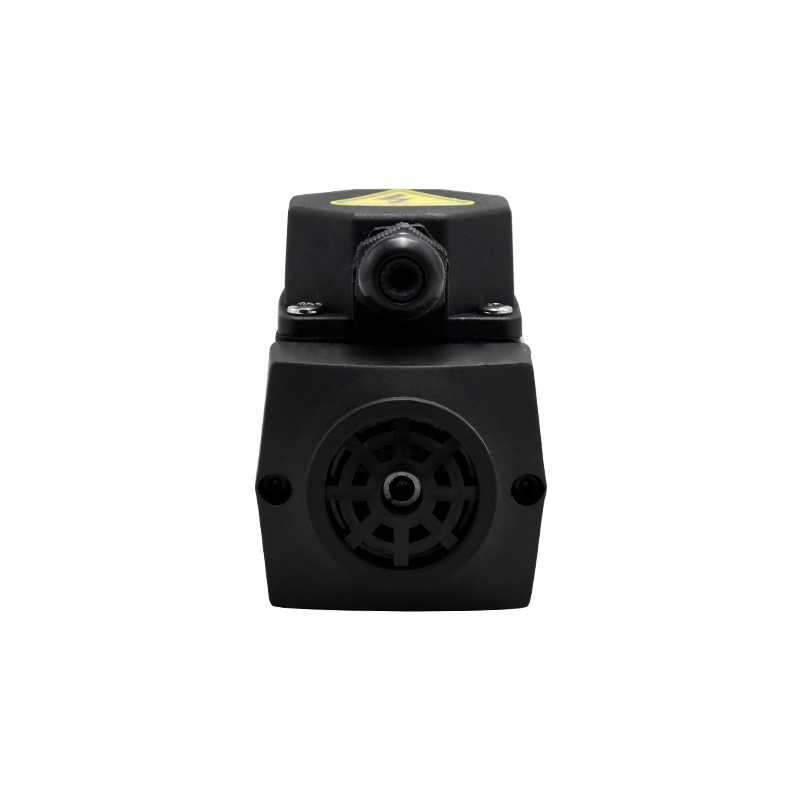

3、强劲的后置风扇散热,配合紧凑的机身设计和前置散热孔设计,有效排出机身工作时所产生的热量,让内部工作环境始终保持较正常的温度,提高电机的工作效率以及延长电机的使用寿命;

4、产品适用于多种行业,其中涵盖:钻孔、铣槽拉长孔、锯切、雕刻等等,可用于加工铝材、塑料、玻璃、金属覆盖面光看;





使用案例






注意事项


电压为230/400时,电流应调高0.95A,如需应用更高频率,请联系我们;

一般情况下,接线盒固定在正面位置,如有特殊要求,也可以定制固定于两侧面。
