CH系列
卧式齿轮马达
2019-05-31发表
分享

CH 18 100 30 SK B G1 LB







        ①

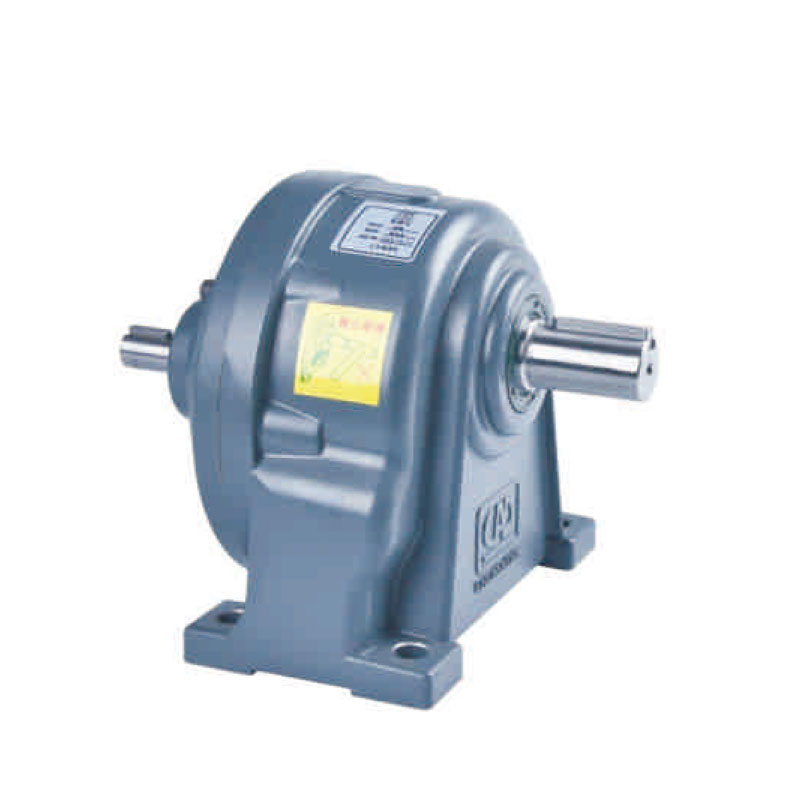

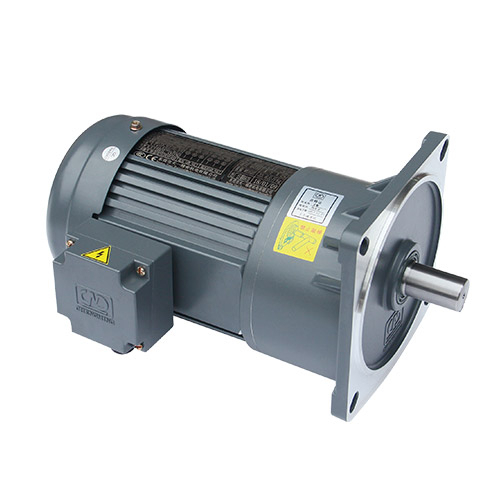

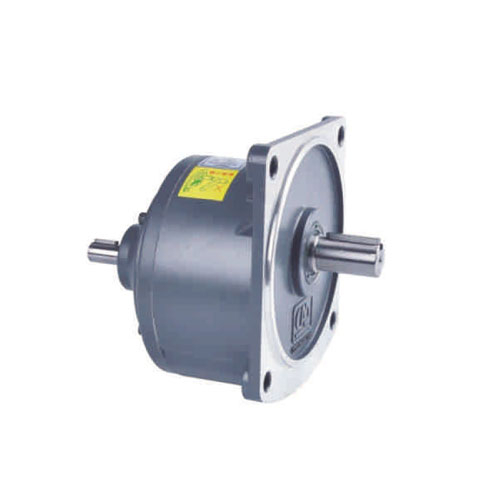

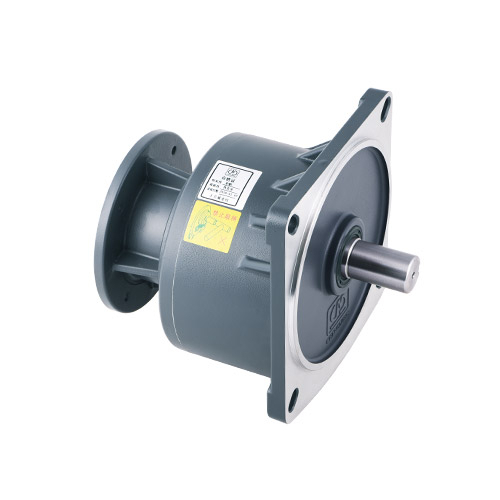

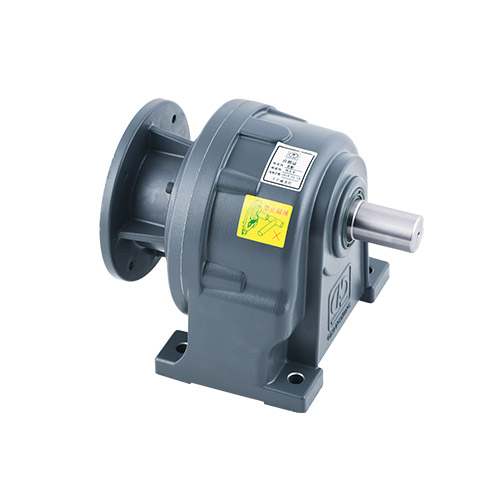

机型代号:CHCV底脚安装法兰安装;CHM底脚安装入力法兰;CVM法兰安装入力法兰;CHD底脚安装入力轴;CVD法兰安装入力轴
        ②
轴径:18,22,28,32,40,50,60
        ③
马力:100W~3700W
        ④
速度比:3,5,10...1800
        ⑤

S: 附三相马达220V,380V/50,60HZ

K: 附三相马达220V,440V/50,60HZ

A: 附单相文电马达110V,220V/50,60HZ ; AV: 附单相离心马达110V,220V/50,60HZ

Z: 縮框几种 ;  F: 法兰修平面

Q1: 110V强制风扇 Q2: 220V强制风扇 Q3: 380V强制风扇

        ⑥

B: DC90V断电刹东器T

YB: 手释放刹东器

D: DC24V通电刹东器



        ⑦

似出力轴看线盒方向

G1: 左方向(标准型 ) (STD)

G2: 右方向; G3: 上方向 ; G4: 下方向

        ⑧

入线口方向 WIRE INLET

T:向上  ;  D: 向下 ;  F: 向前  ;  B: 向后

L: 向左  ;  R: 向右


CH卧式蛤马达图纸
